350kw-700kw kondenzációs hőcserélő

Intermodul sorozat 350kw-700kw kondenzációs hőcserélő

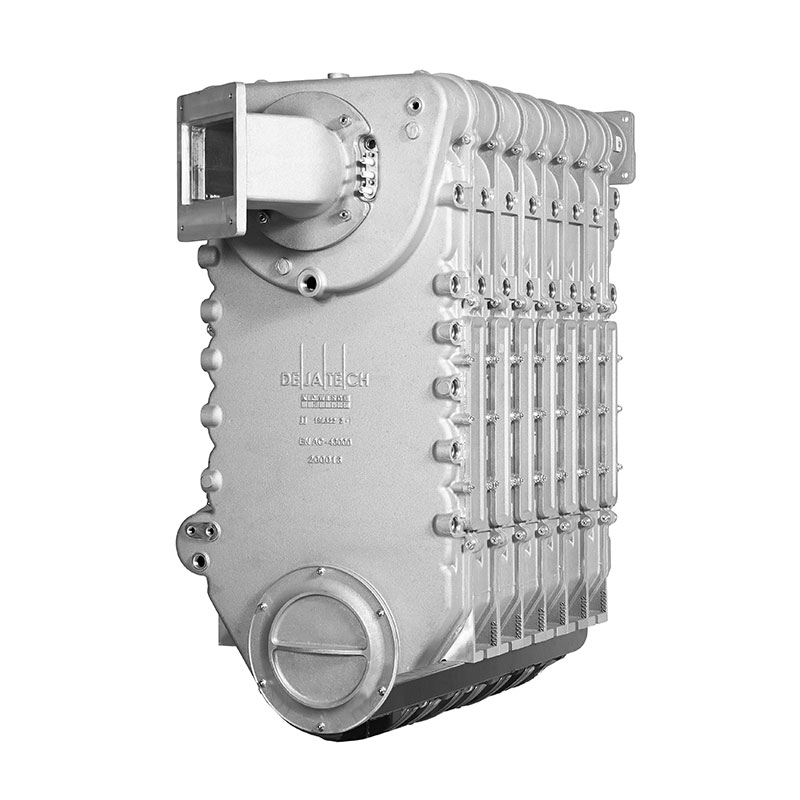

1. A termék bemutatása

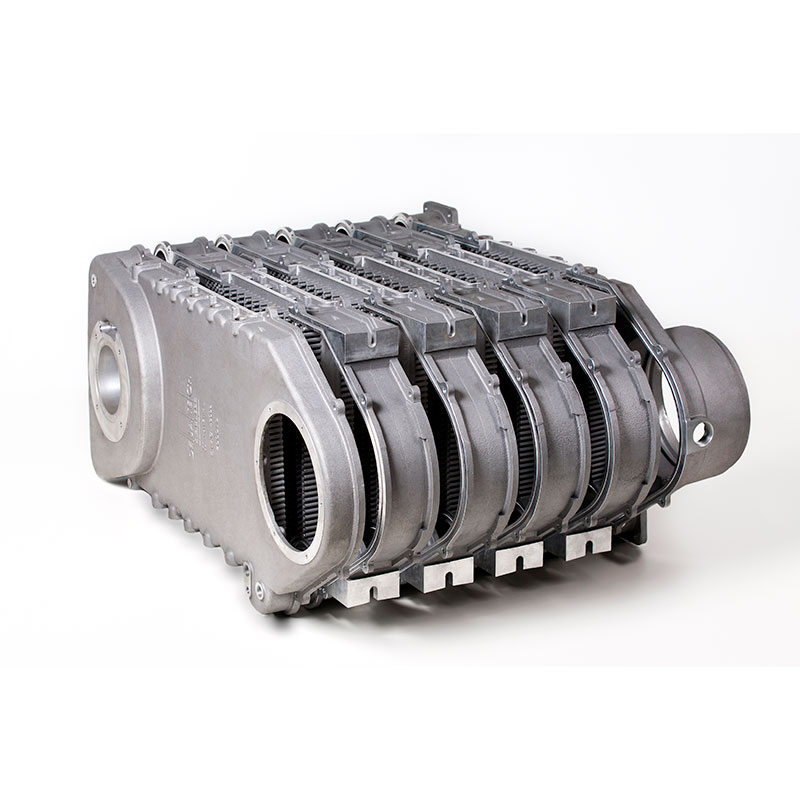

Az intermodul sorozatú alumíniumöntvény háztartási kondenzációs hőcserélő tervezési kapacitása 350 KW és 700 KW között van. Alumíniumöntvény kereskedelmi kondenzációs hőcserélő, amely bal, középső és jobb oldali részből áll, a kondenzációs kazán fő testrésze. Az intermodul sorozat 350kw-tól 700kw-ig terjedő kondenzációs hőcserélő kondenzációs tálcával kombinálva, minden karbantartás elölről elvégezhető, hátul helyet takarít meg, és alkalmazható nagy terület fűtésére és melegvíz ellátására, mint például szálloda, iskola, kórház, stb.

2. Termékparaméter (specifikáció)

INTERMODUL hőcserélő
típus	5-L	6-L	7-L	8-L	Mértékegység
Névleges bemenet	340	425	510	600	kw
Hatékonysági terhelés 30%	107	107	107	107.5	%
Üzemi nyomás	6	6	6	6	rúd
L=712*H=1085*L=	880	975	1070	1165	mm
Füstcső csatlakozás φ	250	250	250	250	mm
Súly	149.1	180.6	212.7	244.1
Bizonyítvány	CE/RoHs/ASME
Anyag	EN1706/AC43000

3. A termék jellemzői és alkalmazása

Intermodul 350kw-tól 700kw-ig kondenzációs hőcserélő, a forradalmi kialakítás új mércét állít fel az összeszerelési idő és költségmegtakarítás terén. Az elosztók (Tichelmann rendszer) és az olajteknő már minden egyes öntési szakaszba integrálva vannak, így kevesebb alkatrész, kisebb a meghibásodás kockázata és ezáltal nagyobb a megbízhatóság. Mind az előremenő, mind a visszatérő cső a kazán hátulján lép ki. A kazán csak egy elülső, hátsó és középső szelvényből áll. Több középső szakasz hozzáadásával 340-600 kW teljesítményű kazánok építhetők. Vevőként nagyon rugalmasan döntheti el, hogy milyen kapacitást készítsen, és a kevesebb alkatrész miatt kevesebb raktárra van szüksége, így több költséget takarít meg.

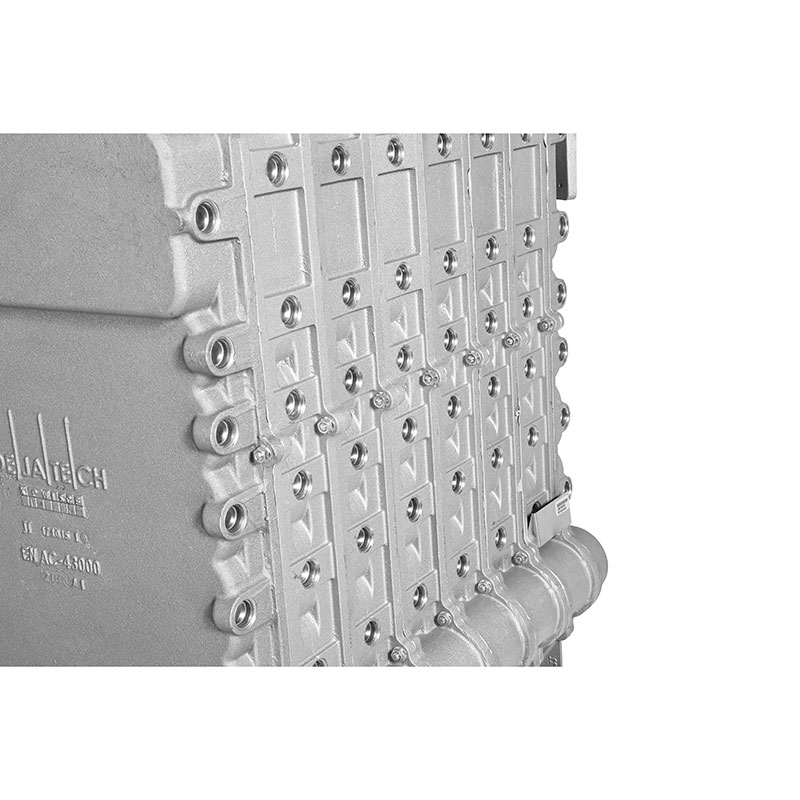

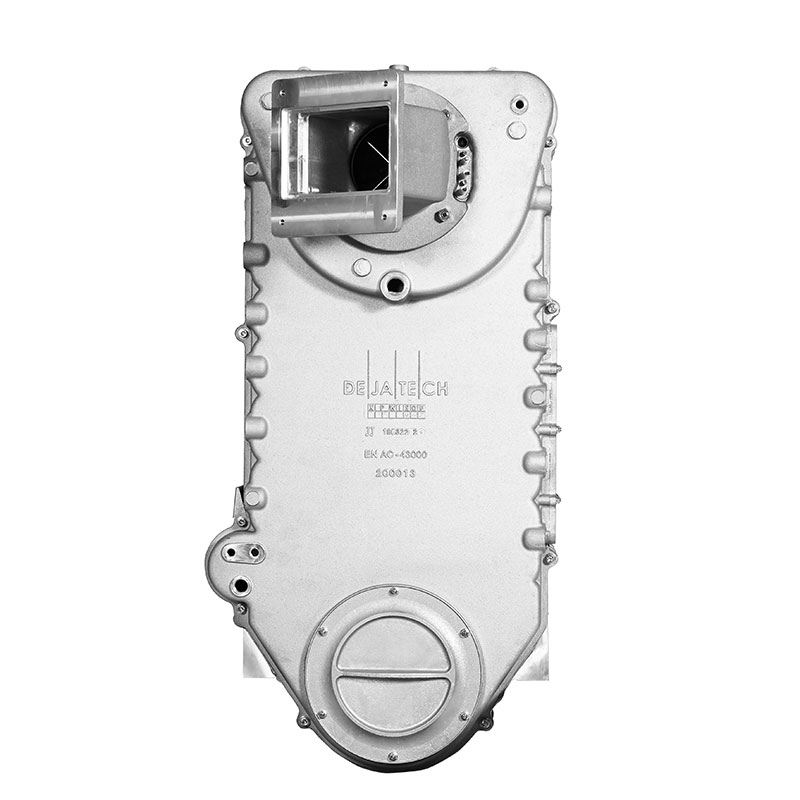

4. A termék részletei

Előnyök
Ipari használatra.
Alacsony hidraulikus nyomásesés a párhuzamos vízáramlás miatt.
Nagy modulációs tartomány lehetséges.
Alacsony pneumatikus ellenállás.
A legjobb ár/minőség arány a piacon.
Globálisan szabadalmaztatott design.
Az öntési szakaszokba integrált elosztó (Tichelmann) és olajteknő.
CE jóváhagyással.
Csak szivárgásmentes hőcellaként vagy saját márkanév alatt tesztelt komplett kazánként kapható.
Külön szakaszok is rendelhetők.
Az égéstér teljesen vízhűtéses, nincs szükség tűzálló anyagokra.

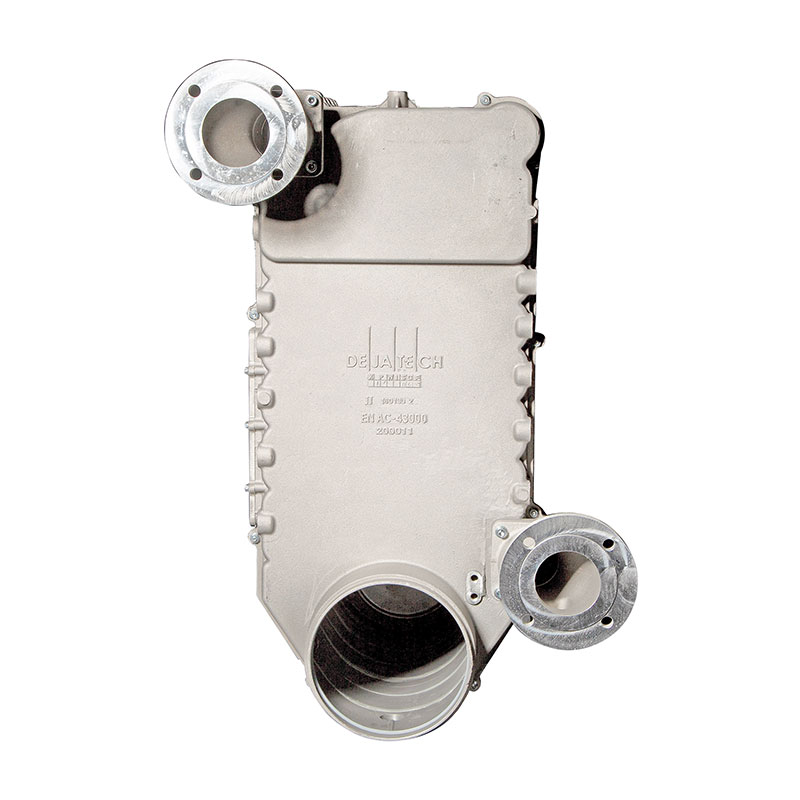

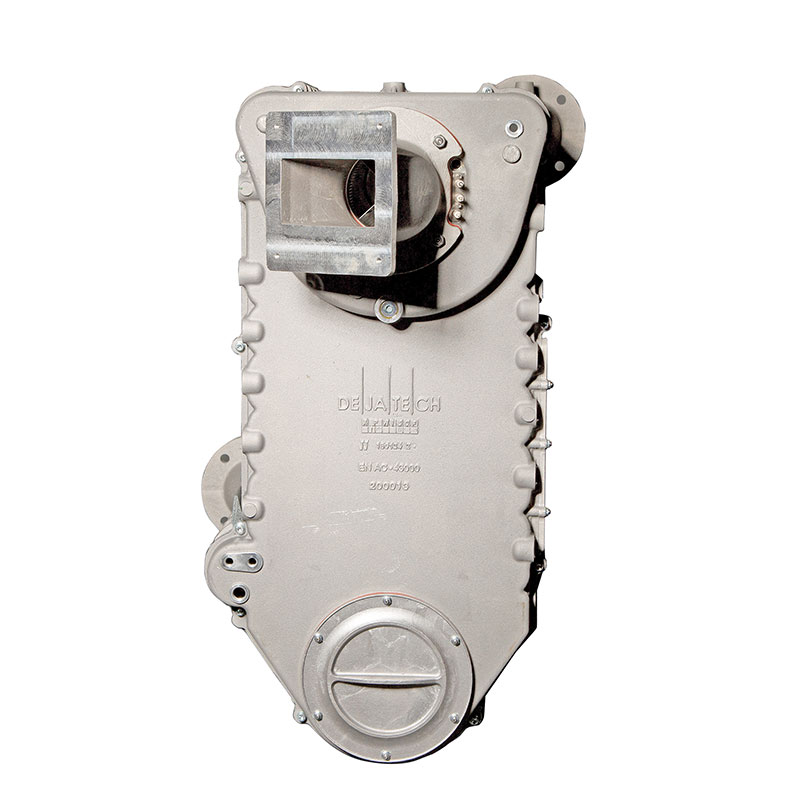

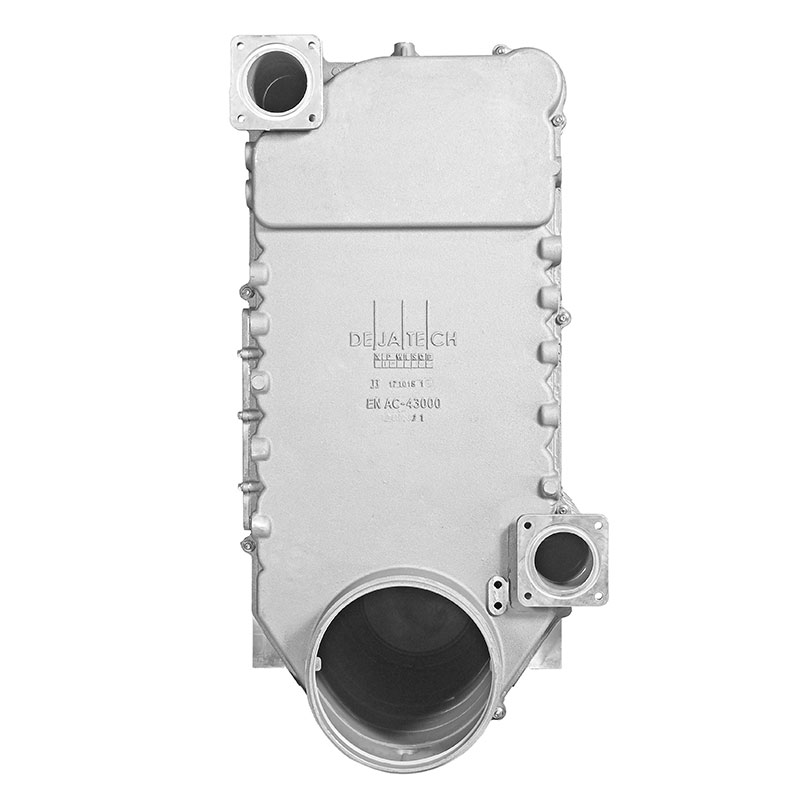

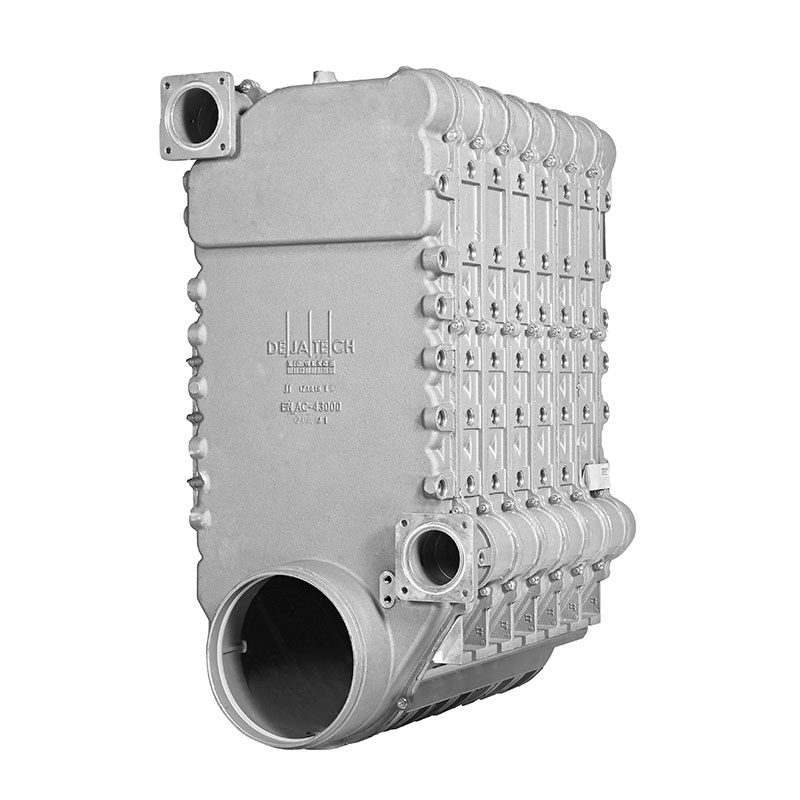

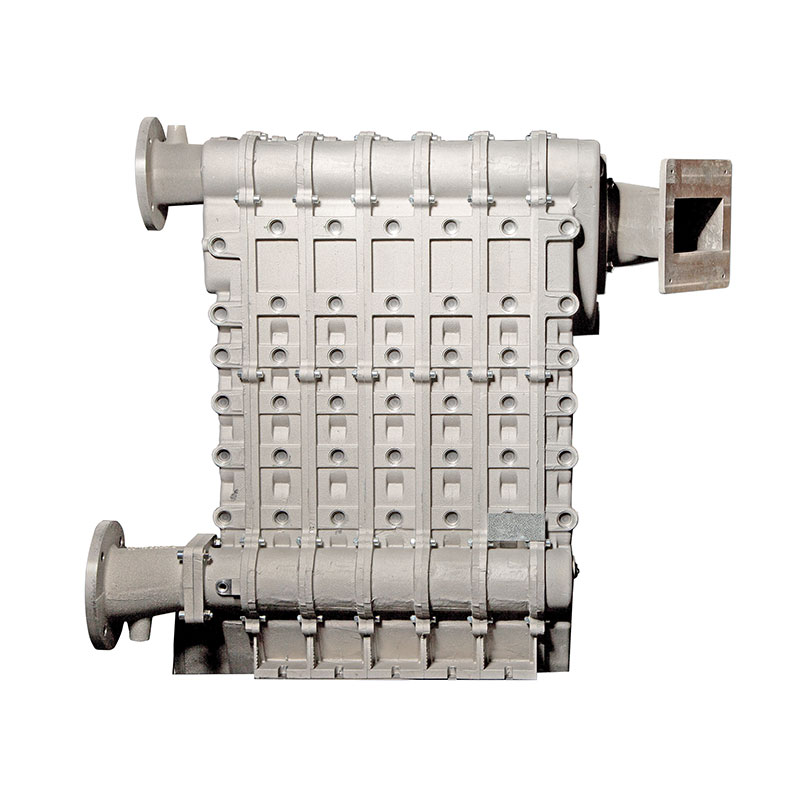

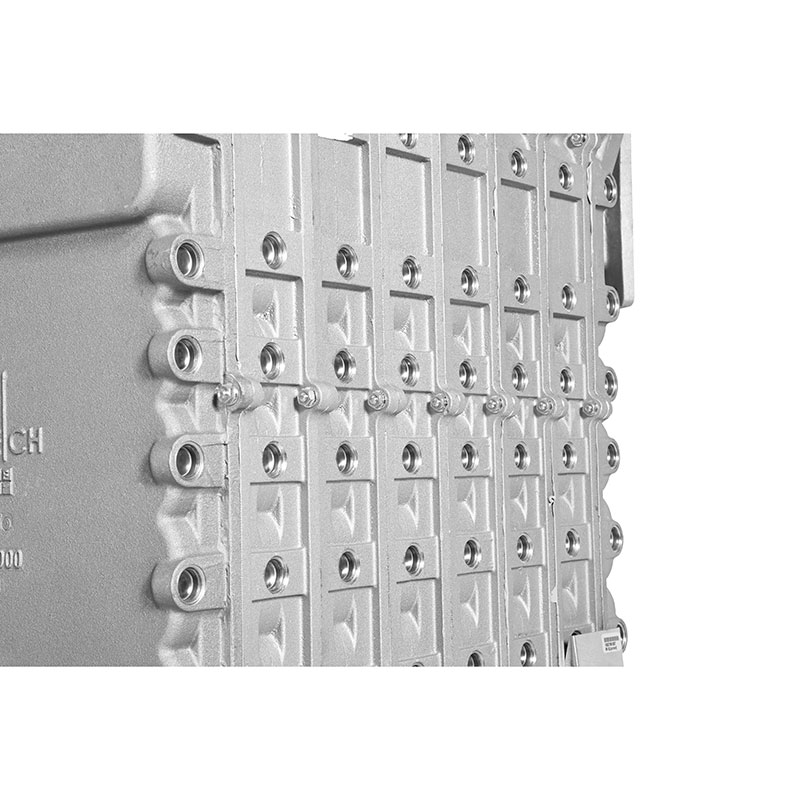

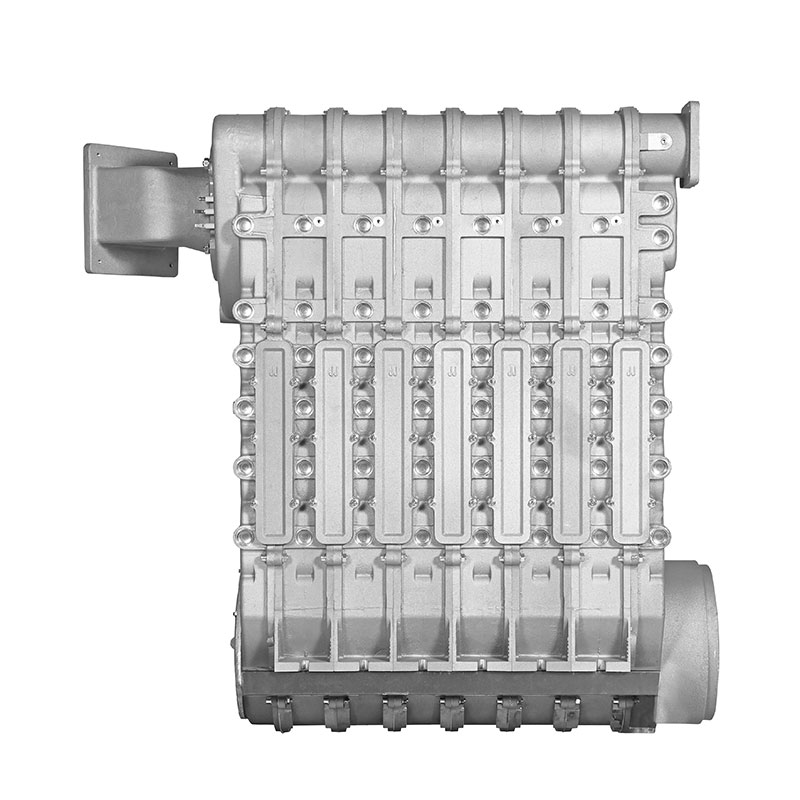

RÉSZLETEK:

Tipikus minőségellenőrzés:

Bizonyítvány:
